宗旨

為檢驗管路焊點是否有達到不漏氣的品質要求以及各式。Fitting,Valve,Regulator,Filter,Purifire之接頭不漏氣的組裝要求。



定義

氣體管路包含MAIN GAS PIPING含VMP/VMB/HOOK UP。
1.壓力:至少要保工作壓力1.25倍以上到1.5倍或業主指定之壓力。
2.時間:依照業主規範,一般為運轉壓力 X持壓倍數(1.25-1.5倍),且連續監控24Hs,其誤差值為≦±1%。 3.氣體種類:必須是惰性氣體例如:GN2。



使用設備

1.廠牌:愛知保壓計時器

2.型號:DA021-020K-01D-00

3.規格尺寸:

壓力範圍 : 0 ~ 10 kg/cm2

最大工作壓力 : 0.12（MPa）

記錄時間 : 1 小時/圈

記錄紙直徑 : 8"尺寸:長281mm、寬約237mm、厚110mm

重量 : 約3.5公斤

記錄時間 : 1M、5M、10M、15M、25M、30M、1H

水晶時計 : 1H、4H、12H、1D、2D、3D、4D

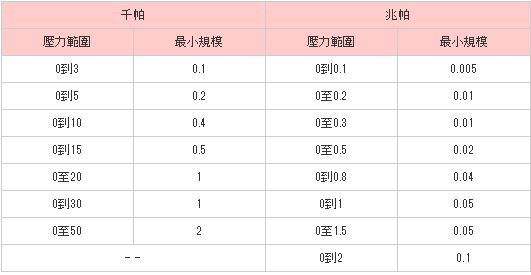

壓力規格 :



標準作業程序

• 將管路源頭留一個進氣,其餘出氣口將其關閉或封閉

• 管路源頭接上氣體,出氣口接上檢測儀器,來形成一個密閉空間
• 氣體流過的管路閥件必須全部打開
• 充氣的氣體必須是惰性氣體GN2

• 一開始加壓至5kg/cm²來暫壓12小時觀察
• 若無漏氣現象,持續加壓至10kg/cm²測試耐壓1小時
• 若無漏氣現象,減壓至7kg/cm²做測試保壓24小時
• 管路中流量計耐壓程度一定要詢問業主,很容易因為測試壓力過大而損壞,所以要特別注意這事項

• 使用snoop測試管路與盤面的焊接口與各式接頭
• 如果有漏氣會有泡泡產生,必須重新鎖緊或檢查焊道
• 一般 SWG接頭容易漏氣要特別重複檢查與緊鎖

• 用圓盤壓力紀錄器,來測試盤面管路壓力狀況,記錄下每一時刻的壓力值
• 一般測試時間7kg/cm²做測試保壓24小時
• 最後都是依照業主的規範為主要依規據

• 依照紀錄器的圓曲線來判定是否有漏氣,如果曲線沒有重疊則代表漏氣
• 如果曲線超過24小時是重疊的,則代表保壓正常
